🖥️ Formas SCADA
Objetivo Principal: Permite al usuario insertar elementos gráficos de tipo SCADA con reglas visuales dinámicas para representar el estado y comportamiento de equipos o procesos industriales.

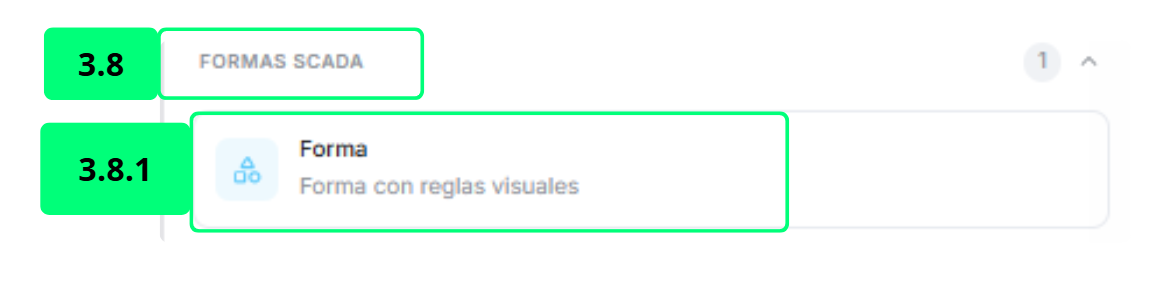

📸 Mapeo de Interfaz
🧩 Despiece de Elementos Funcionales
| # | Nombre del Elemento | Tipo | Destino / Acción | Configuración | Descripción Funcional |
|---|---|---|---|---|---|
| 3.8 | Sección "Formas SCADA" | Grupo / Acordeón | Expande/colapsa el bloque | — | Despliega el bloque para acceder a los elementos gráficos SCADA con comportamiento visual dinámico. |
| 3.8.1 | Forma | Elemento seleccionable | Inserta una forma con reglas visuales | Configuración | Úsala para representar el estado de un equipo o proceso de forma visual e intuitiva: configura las reglas para que el color o el icono cambien automáticamente según el valor de la variable monitorizada. |
💡 Guía de Uso
La sección Formas SCADA pone a tu disposición un elemento gráfico especializado para la representación visual de procesos industriales. Al seleccionar Forma (3.8.1), podrás insertar un componente cuyo comportamiento visual —como el color o el icono mostrado— se adapta automáticamente en función de las reglas que definas, permitiéndote reflejar de un vistazo el estado operativo real de un equipo o proceso. Este tipo de elemento es especialmente útil en dashboards de supervisión y control donde la detección rápida de anomalías o cambios de estado es crítica. El contador (1) en la cabecera confirma el elemento disponible en esta sección, y puedes colapsar o expandir el bloque con la flecha de la derecha.
