📊 Series Avanzadas · Propiedades del Widget
Objetivo Principal: Permite al usuario configurar el widget Series Avanzadas, utilizado para representar tendencias y evolución temporal de datos industriales con opciones de personalización visual avanzada de líneas, puntos, leyendas y tipografía dentro de dashboards Analytics.

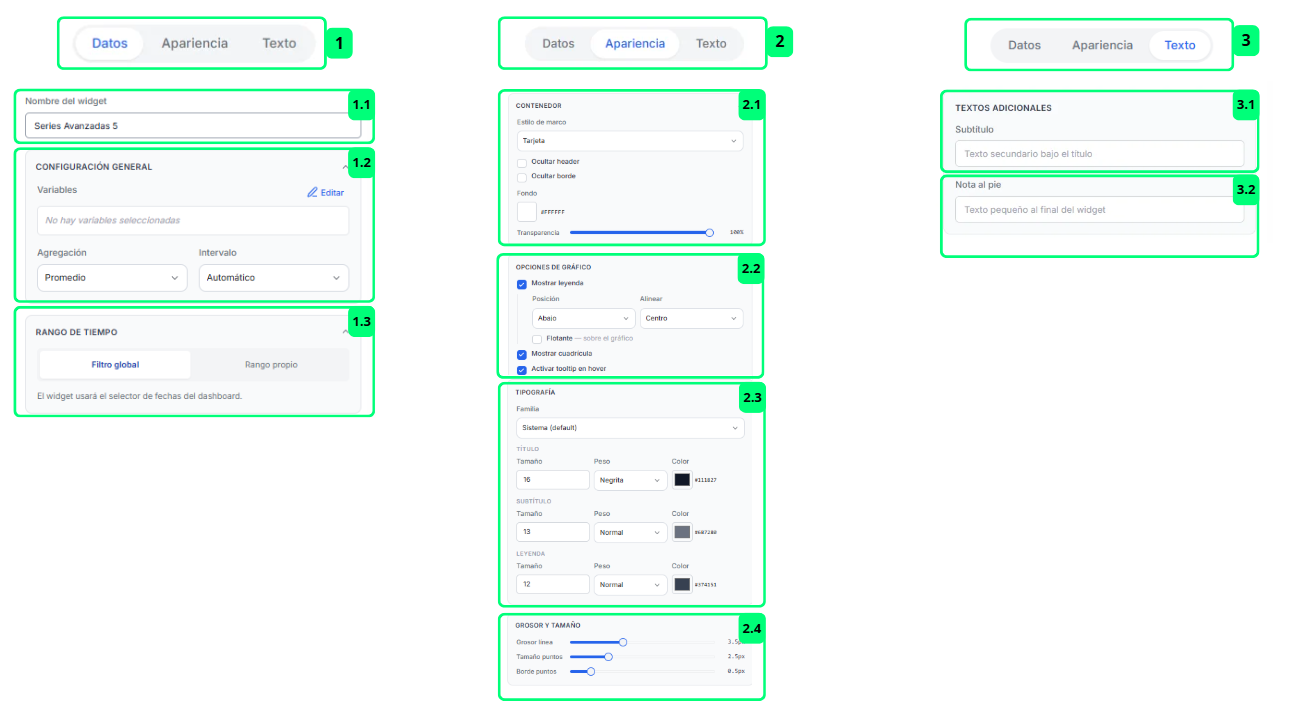

📸 Mapeo de Interfaz
La captura no muestra esto
El selector “Fondo” y el deslizador “Transparencia” que aparecen en la imagen solo están disponibles cuando el gráfico se coloca en una pantalla SCADA. En un dashboard, el bloque “Contenedor” ofrece en su lugar las casillas “Ocultar ventana temporal” y “Ocultar conteo de variables”.
🧩 Despiece de Elementos Funcionales
Los elementos marcados con — no aparecen señalados en la captura: existen en la versión 0.4.46 pero la imagen no los numera.
| # | Nombre del Elemento | Tipo | Destino / Acción | Descripción Funcional |
|---|---|---|---|---|
| 1 | Pestañas de configuración | Navegación interna | Cambia sección de propiedades | Permite alternar entre las distintas categorías de configuración del widget. Para utilizarlo, el usuario debe pulsar "Datos", "Apariencia" o "Texto" según el tipo de configuración que quiera modificar. |
| 1.1 | Campo "Nombre del widget" | Campo de texto | Renombra el widget | Permite definir el nombre identificativo del widget dentro del dashboard. Para utilizarlo, el usuario debe escribir el nombre que quiera mostrar en la cabecera del widget. |
| 1.2 | Sección "Configuración General" | Configuración de datos | Configura variables y agregación | Permite seleccionar las variables que utilizará el gráfico y cómo se procesarán los datos. Para utilizarlo, el usuario debe pulsar "Editar", seleccionar las variables y configurar agregación e intervalo. |
| 1.3 | Sección "Rango de Tiempo" | Configuración temporal | Configura el periodo de datos | Permite definir el rango temporal utilizado por el widget. El usuario puede usar el filtro global, de modo que el widget usará el selector de fechas del dashboard, o configurar un rango propio. |
| 2 | Pestaña "Apariencia" | Configuración visual | Personaliza el gráfico y su contenedor | Permite acceder a todas las configuraciones visuales del widget: contenedor, paleta de colores, opciones de gráfico, nombres de series, tipografía, tipo de curva y grosor de elementos. |
| 2.1 | Sección "Contenedor" | Configuración visual | Ajusta la apariencia del contenedor | Permite seleccionar el estilo de marco (por defecto "Tarjeta"), ocultar la cabecera del widget y su borde, y limpiar las etiquetas de la cabecera con "Ocultar ventana temporal" y "Ocultar conteo de variables". Al marcar "Ocultar header" aparece la casilla "Mostrar al hacer hover", que devuelve la cabecera al pasar el ratón por encima. El color de fondo y la transparencia solo pueden ajustarse cuando el gráfico se coloca en una pantalla SCADA. |
| 2.2 | Sección "Opciones de Gráfico" | Configuración funcional | Ajusta los elementos interactivos del gráfico | Permite activar o desactivar la leyenda del gráfico y configurar su posición (por defecto "Abajo") y alineación (por defecto "Centro"), con opción de mostrarla flotante sobre el gráfico. También permite activar o desactivar la cuadrícula y el tooltip al pasar el cursor (hover). Todos los parámetros están activados por defecto. |
| 2.3 | Sección "Tipografía" | Configuración textual | Ajusta fuentes y estilos de texto | Permite seleccionar la familia tipográfica (por defecto "Sistema (default)") y configurar de forma independiente el estilo del título (tamaño 16, Negrita, color #111827), el subtítulo (tamaño 13, Normal, color #6B7280) y la leyenda (tamaño 12, Normal, color #374151). Para cada elemento el usuario puede ajustar tamaño, peso y color de forma independiente. |
| 2.4 | Sección "Grosor y Tamaño" | Configuración visual | Ajusta el grosor y tamaño de los elementos gráficos | Permite configurar mediante sliders el grosor de línea (por defecto 3.5px), el tamaño de los puntos de datos (por defecto 2.5px) y el borde de los puntos (por defecto 0.5px). Para utilizarlo, el usuario debe mover cada slider hasta conseguir la visualización deseada. |
| 3 | Pestaña "Texto" | Configuración textual | Configura textos adicionales | Permite acceder a configuraciones relacionadas con textos auxiliares mostrados en el widget. |
| 3.1 | Campo "Subtítulo" | Campo de texto | Añade un texto secundario | Permite añadir un subtítulo que se muestra bajo el título principal del widget. Para utilizarlo, el usuario debe escribir el texto deseado en el campo "Texto secundario bajo el título". |
| 3.2 | Campo "Nota al pie" | Campo de texto | Añade una nota informativa | Permite añadir un texto pequeño al final del widget a modo de nota o aclaración. Para utilizarlo, el usuario debe escribir el texto deseado en el campo "Texto pequeño al final del widget". |
| — | Sección "Paleta de colores" | Configuración visual | Elige la gama de colores | Está en la pestaña "Apariencia". Permite seleccionar la paleta con la que se pintan las series del gráfico. |
| — | Sección "Nombres de series" | Configuración textual | Renombra las series | Está en la pestaña "Apariencia" y aparece cuando ya hay variables seleccionadas. Permite escribir el nombre con el que cada variable aparecerá en la leyenda del gráfico; si se deja vacío, se usa el nombre por defecto que indica el propio campo. |
| — | Sección "Tipo de curva" | Configuración visual | Define el trazado de la línea | Está en la pestaña "Apariencia". Permite elegir en el desplegable "Curva" cómo se une un punto con el siguiente. |
💡 Guía de Uso
El widget Series Avanzadas está diseñado para representar la evolución temporal de múltiples variables con un alto nivel de personalización visual, permitiendo ajustar con precisión todos los elementos del gráfico para adaptarse a los estándares visuales del dashboard.
Se utiliza principalmente para:
- Visualizar tendencias temporales de múltiples variables simultáneamente
- Representar series de datos con personalización visual avanzada
- Comparar la evolución de diferentes variables en el mismo eje temporal
- Supervisar cambios continuos con control preciso del grosor y tamaño de elementos
- Mostrar leyendas posicionadas y alineadas según el diseño del dashboard
- Analizar datos históricos con tooltips interactivos
- Monitorizar variables industriales en tiempo real con estilo visual corporativo
✅ Cómo configurar correctamente el widget Series Avanzadas
- Arrastra el widget al canvas.
- Selecciona el widget dentro del dashboard.
- Desde el panel de propiedades:
- Configura las variables y el método de agregación.
- Ajusta el rango temporal deseado.
- Personaliza el contenedor: marco, cabecera, borde y etiquetas.
- Elige la paleta de colores y renombra las series si lo necesitas.
- Configura la leyenda: actívala, define su posición, alineación y si debe mostrarse flotante.
- Activa o desactiva la cuadrícula y el tooltip según el diseño deseado.
- Selecciona el tipo de curva con el que se traza la línea.
- Ajusta la tipografía de título, subtítulo y leyenda de forma independiente.
- Regula el grosor de línea, tamaño de puntos y borde de puntos mediante los sliders.
- Añade subtítulo y nota al pie si se requiere contexto adicional.
- Guarda los cambios realizados.
