📊 Indicador de Lectura · Propiedades del Widget
Objetivo Principal: Permite al usuario configurar el aspecto visual, comportamiento y datos mostrados por el widget Indicador de Lectura, utilizado para visualizar variables industriales y valores en tiempo real.

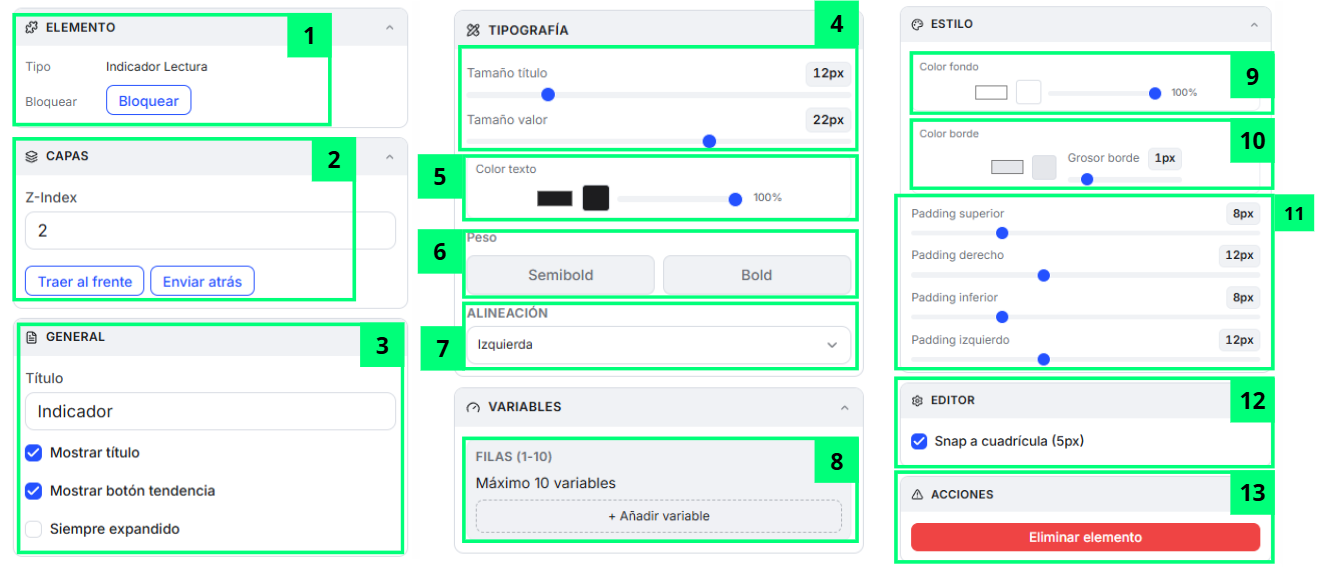

📸 Mapeo de Interfaz
🧩 Despiece de Elementos Funcionales
Los elementos marcados con — no aparecen señalados en la captura: existen en la versión 0.4.46 pero la imagen no los numera.
| # | Nombre del Elemento | Tipo | Destino / Acción | Descripción Funcional |
|---|---|---|---|---|
| 1 | Sección "Elemento" | Configuración del widget | Gestiona el estado del widget | Permite visualizar el tipo de widget seleccionado y bloquearlo para evitar moverlo accidentalmente dentro del dashboard o SCADA. Para utilizarlo, el usuario debe pulsar el botón “Bloquear” cuando quiera fijar definitivamente su posición. |
| 2 | Sección "Capas" | Organización visual | Gestiona superposición | Permite controlar cómo se posiciona el Indicador de Lectura respecto a otros widgets del canvas. Para utilizarlo, el usuario puede modificar el Z-Index manualmente o utilizar “Traer al frente” y “Enviar atrás” para reorganizar visualmente el widget. |
| 3 | Sección "General" | Configuración básica | Personaliza el widget | Permite modificar el título y comportamiento general del Indicador de Lectura. Para utilizarlo, el usuario puede escribir un nombre personalizado, activar “Mostrar título” para visualizarlo encima del widget o activar “Mostrar botón tendencia” para permitir el acceso rápido a gráficas históricas de la variable. También puede activar “Siempre expandido” para que el widget muestre en todo momento su contenido completo; sin esa opción, se muestra recogido y se despliega al pasar el ratón por encima. |
| 4 | Sección "Tipografía" | Configuración visual | Cambia tamaños de texto | Permite ajustar el tamaño del título y del valor numérico mostrado en el Indicador de Lectura. Para utilizarlo, el usuario debe mover los sliders hasta conseguir el tamaño visual adecuado según el espacio disponible en pantalla. |
| 5 | Configuración "Color texto" | Selector visual | Modifica colores del widget | Permite cambiar el color y opacidad del texto mostrado por el Indicador de Lectura. Para utilizarlo, el usuario debe seleccionar el color deseado y ajustar la transparencia usando el slider de opacidad. |
| 6 | Configuración "Peso" | Selector de estilo | Cambia grosor tipográfico | Permite aplicar diferentes estilos visuales al texto del Indicador de Lectura. Para utilizarlo, el usuario puede seleccionar opciones como “Semibold” o “Bold” para dar mayor visibilidad al valor mostrado. |
| 7 | Configuración "Alineación" | Selector desplegable | Ajusta posición del contenido | Permite definir cómo se alineará el contenido del widget dentro del espacio disponible. Para utilizarlo, el usuario debe seleccionar “Izquierda”, “Centro”, “Derecha” o “Justificado” según el diseño del dashboard o de la pantalla SCADA. |
| 8 | Sección "Variables" | Configuración de datos | Añade variables industriales | Permite seleccionar las variables que mostrará el Indicador de Lectura. Para utilizarlo, el usuario debe pulsar “Añadir variable” y escoger una o varias señales industriales disponibles. El widget soporta entre 1 y 10 variables simultáneamente. |
| 9 | Configuración "Color fondo" | Configuración visual | Modifica fondo del widget | Permite cambiar el color y transparencia del fondo del Indicador de Lectura. Para utilizarlo, el usuario debe seleccionar un color y ajustar el nivel de opacidad para adaptarlo visualmente al dashboard. |
| 10 | Configuración "Color borde" | Configuración visual | Modifica bordes | Permite cambiar el color y grosor del borde del Indicador de Lectura. Para utilizarlo, el usuario debe seleccionar un color y ajustar el grosor utilizando el selector correspondiente. |
| 11 | Configuración "Padding" | Configuración de espaciado | Ajusta márgenes internos | Permite modificar el espacio interior entre el contenido y los bordes del widget. Para utilizarlo, el usuario debe ajustar los valores de padding superior, inferior, izquierdo y derecho hasta conseguir una distribución visual cómoda y equilibrada. |
| 12 | Sección "Editor" | Configuración del canvas | Ajusta comportamiento de edición | Permite activar el ajuste automático a cuadrícula mientras se mueve el Indicador de Lectura dentro del canvas. Para utilizarlo, el usuario debe activar “Snap a cuadrícula” si quiere alinear widgets automáticamente. |
| 13 | Sección "Acciones" | Gestión del widget | Elimina el widget | Permite eliminar el Indicador de Lectura del dashboard o pantalla SCADA. Para utilizarlo, el usuario debe seleccionar el widget y pulsar “Eliminar elemento”. |
| — | Sección "Hover" | Configuración visual | Resalta el widget al pasar el ratón | Aparece en el panel de propiedades justo debajo de “Capas”. Permite que el widget se ilumine cuando el operador pasa el ratón por encima. Para utilizarlo, el usuario debe activar “Activar hover” y ajustar el “Color glow”, la “Intensidad (blur)” del resplandor y la “Escala” a la que crece el widget. |
💡 Guía de Uso
El widget Indicador de Lectura está diseñado para mostrar información crítica de forma rápida y visual dentro de dashboards y pantallas SCADA.
✅ Cómo configurar correctamente el Indicador de Lectura
- Arrastra el widget al canvas.
- Selecciona el widget dentro del dashboard o SCADA.
- Desde el panel de propiedades:
- Configura el título.
- Añade variables industriales.
- Ajusta tamaños y colores.
- Configura alineación y tipografía.
- Personaliza fondo y bordes.
- Guarda los cambios realizados.
